Описание резистивного сенсорного контроллера 4-х и 5-и проводного
Именно резистивная технология исторически являлась первым механизмом, позволившим создать простые и надежные сенсорные экраны.
4-х или 5-и проводный сенсорный экран может быть оснащен как RS-232, так и USB контроллером.
В нашем интернет-магазине предоставлены размеры от 5.7" до 22"
Сегодня мы расскажем о контроллерах для резистивных сенсорных стекол.
Небольшое описание контроллеров:
|
Возможности программного обеспечения |
|
|
Калибровка |
Быстрая калибровка по 4 точкам |
|
Линеаризация |
Калибровка по 25 точкам |
|
Тестовый рисунок |
Положение и проверка линейности |
|
Настройка контроллера |
1. Поддержка нескольких контроллеров |
|
2. Динамическое добавление / удаление контроллерами |
|
|
3. Изменение интерфейса контроллера без перезагрузки |
|
|
Языки |
Поддержка 11 языков для ОС Windows |
|
Эмулятор мыши |
1. Эмуляция правой / левой кнопки |
|
2. Щелчок / режим рисования |
|
|
Двойной щелчок |
1. Настраиваемые щелчки |
|
2. Настраиваемые двойные области нажмите |
|
|
Поддерживаемые ОС |
1. Windows Vista / XP / 2000 / XP Sever 2003 |
|
2. Windows 95 / 98 / ME / NT4 / XP Tablet PC edition |
|
|
3. Windows CE |
|
|
4. Linux |
|
|
5. MS-DOS: Поддерживаемое разрешение дисплея 320x200, 640x200, 640x350, 640x480, 800x600, 1024x768 и 1280x1024 |
|
|
6. iMac / OS X (Power PC, Intel CPU) |
|
|
7. QNX |
|
|
Поддержка дисплеев |
1. Поддержка мониторов / поворота дисплея |
|
2. Поддержка нескольких мониторов |
|
|
3. Поддержка раскола монитор (не зависимая работа от матрицы монитора) |
|
|
Поддержка подчерка |
Поддержка рукописного ввода, технология распознавания |
|
Аппаратные характеристики |
|
|
Требования к питанию |
+5VDC, в среднем 70mA |
|
Рабочая температура |
- 30° C до 70° C |
|
Температура хранения |
- 45° C до 85° C |
|
Относительная влажность |
95% при температуре 80 ° C |
|
Интерфейс подключения к компьютеру |
1.RS232 Model: 9600 bauds, None parity, 8 data bits, 1 stop bit |
|
2. USB Model: USB 1.1 Low speed |
|
|
Разрешение |
2048 x 2048 |
|
Точность |
Максимальное отклонение +/- 0.5% |
|
Скорость передачи |
1. RS232 Model: Max. 160 points/sec |
|
2. USB Model: Max. 160 points/sec |
|
|
Время реакции |
10 мсек |
|
Соответствие стандартам |
FCC-B, CE |
|
Разъем резистивного сенсорного стекла |
1. 4 wire Model: X+, Y+, X-, Y- |
|
2. 5 wire Model: UL, UR, COM, LR, LL, UL, UR, COM, LL, LR |
|
|
Сопротивление |
1. 4-проводная модель: 50 ~ 900 Ом (контакт с выводом на одном слое) |
|
2. 5- проводная модель: 50 ~ 200 Ом (контакт с выводом на том же слое, |
|
Контроллеры бывают как с USB так и с RS-232 подключением к компьютеру

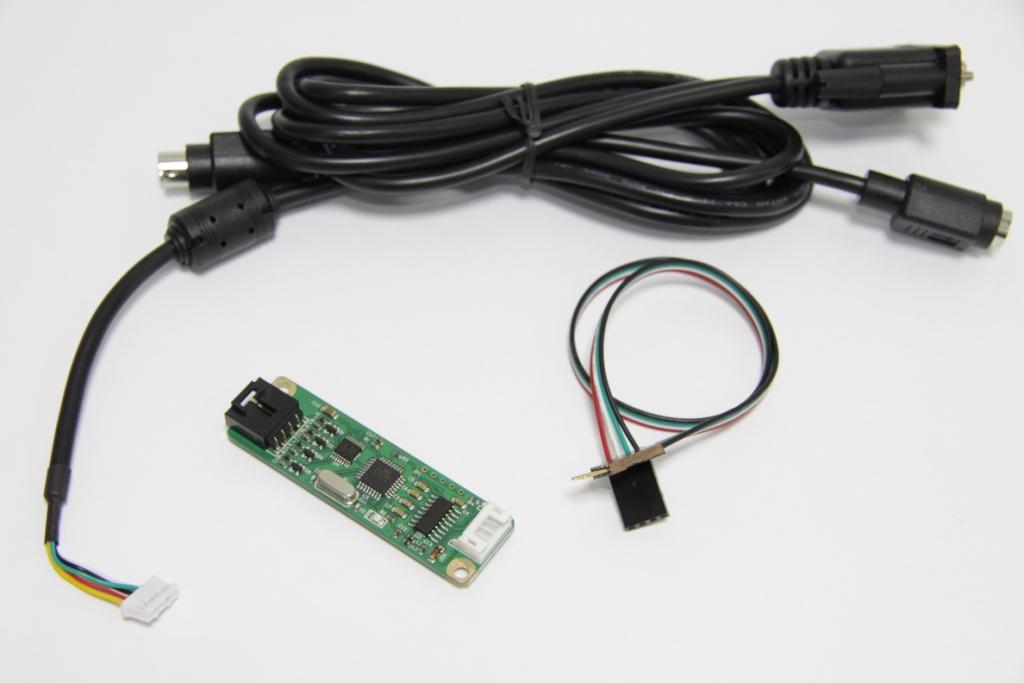

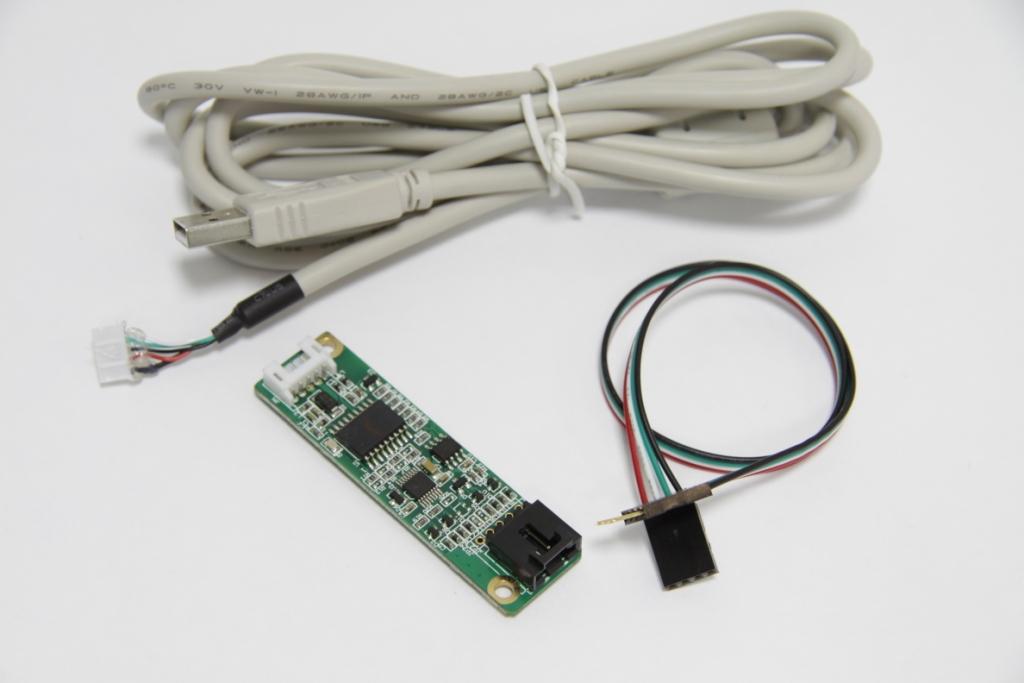

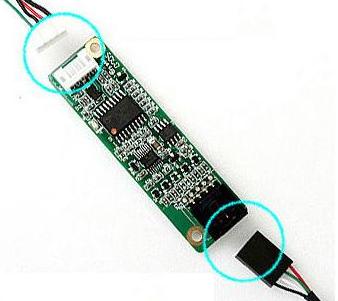

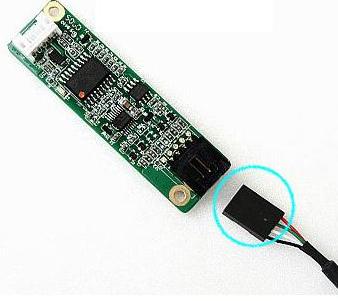

Подключение через USB Подключение через RS-232
Кабели

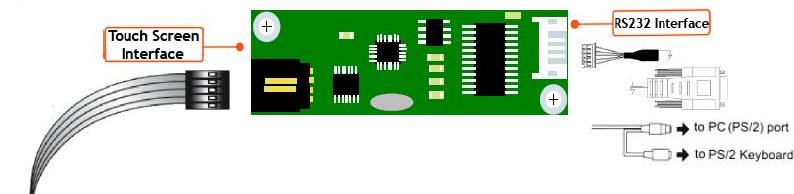

Интерфейс RS232

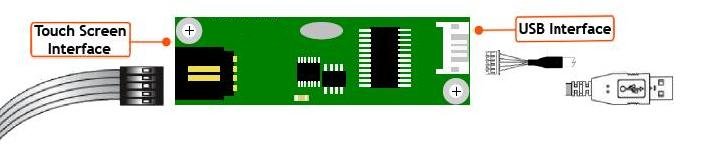

Интерфейс USB
Как видите подключить контроллер достаточно просто.

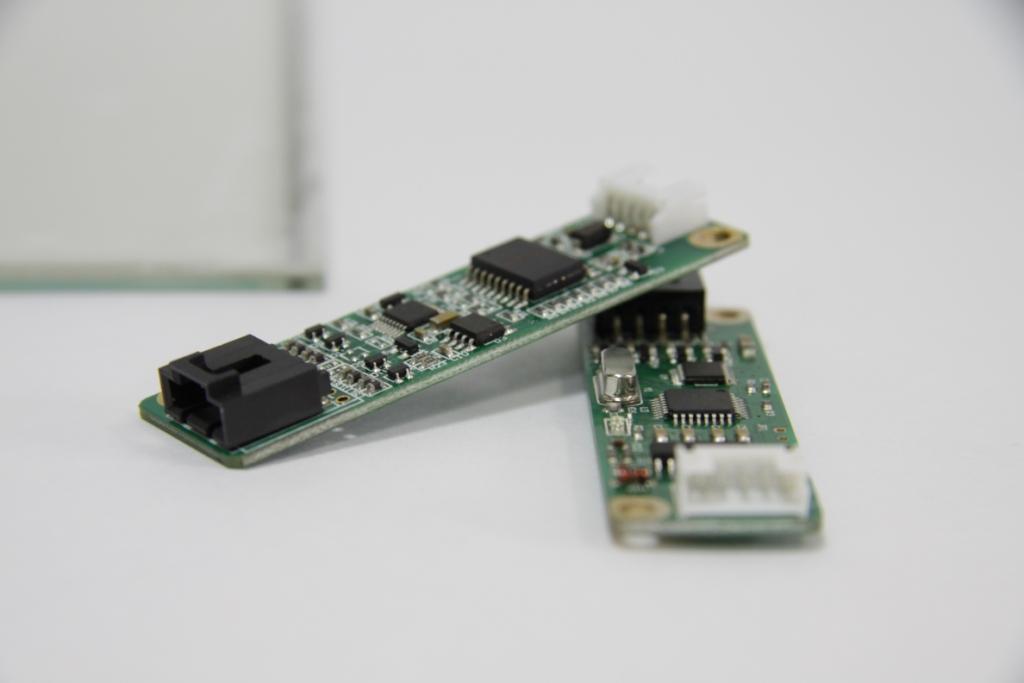

Размеры у наших контоллеров очень малы:

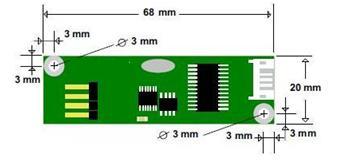

Размеры
Ширина – 20 мм
Длина – 68 мм
Высота – 8,5 мм (10мм )
Преимущества:
Принцип работы:
Резистивный сенсорный экран имеет многослойную структуру, состоящую из двух проводящих поверхностей, разделенных специальным изолирующим составом, распределенным по всей площади активной зоны экрана. При касании наружного слоя, выполненного из тонкого прозрачного пластика, его внутренняя проводящая поверхность совмещается с проводящим слоем основной стеклянной пластины, играющей роль каркаса конструкции, благодаря чему происходит изменение сопротивления всей системы. Это изменение фиксируется микропроцессором контроллера, передающим координаты точки касания управляющей программе компьютера, которая, в свою очередь, преобразует их в стандартный сигнал, возникающий при щелчке клавишей мыши в какой-либо области окна стандартного приложения операционной системы.
Таким образом, резистивные сенсорные экраны позволяют использовать любое программное обеспечение, поддерживающее управление при помощи мыши.
